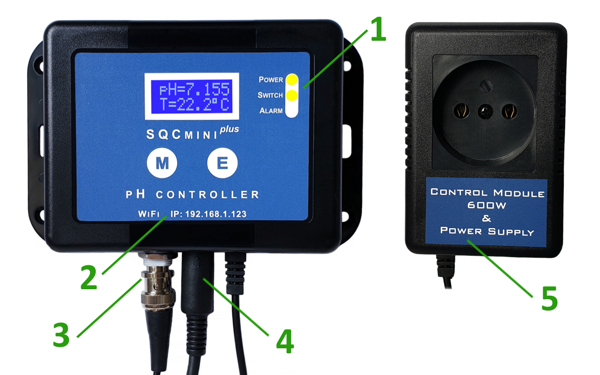

SQCmini plus – kontroler został zastąpiony nowszą konstrukcją – SQCmini 2

  1. Sygnalizacja LED.
  2. Adres IP wbudowanego serwera WWW.
  3. Gniazdo sondy pH.
  4. Gniazdo sondy Temperatury.
  5. Moduł sterujący z zasilaczem.

Właściwości i funkcje kontrolera pH SQCmini plus  (WiFi)

  • Posiada wbudowany serwer WWW.
  • Unikalna wśród komputerów i kontrolerów pH, spotykana w urządzeniach laboratoryjnych rozdzielczość ( 0.001 pH ) oraz dokładność ( 0.005 pH ) pomiarów.
  • Interfejs użytkownika – umożliwia zarządzanie kontrolerem zarówno za pomocą przycisków i wyświetlacza LCD jak również w sposób zdalny za pomocą dowolnego urządzeniu posiadającego WiFi oraz przeglądarkę internetową (Smartfon, Tablet, Laptop, Komputer PC itd.)
  • Wykres pH – wizualizacja pomiarów pH w czasie na wykresie i w tabeli.
  • Możliwość zalogowania kontrolera do lokalnej sieci WiFi (umożliwia zarządzanie kontrolerem z dowolnego urządzenia WiFi podłączonego do lokalnej sieci, a przy odpowiedniej konfiguracji sieci lokalnej również z dowolnego urządzenia podłączonego do internetu na świecie)
  • Pełna automatyzacja sterowania pH oraz monitorowanie temperatury.
  • Wylicza średnie pH z ostatnich 10 pomiarów, co umożliwia obserwację trendu pH.
  • Kontroler pH SQCmini WiFi plus pozwala na bardzo dokładny i stabilny pomiar wartości pH. Wysoka dokładność i stabilność zostały osiągnięte m.in. przez odpowiednią konstrukcję urządzenia, zastosowanie nowoczesnego procesora RISC oraz bardzo dokładnego i stabilnego (18 bitowego) zewnętrznego przetwornika analogowo-cyfrowego.
  • Oblicza szacunkową zawartość CO2 w wodzie.
  • Proste menu, intuicyjna obsługa kontrolera.
  • Duży czytelny wyświetlacz LCD.
  • Posiada możliwość ręcznej korekty pomiarów pH (ustawienie „KOR pH” w menu kontrolera) przydatnej przy sprawdzaniu płynów kalibracyjnych, porównaniu z innymi kontrolerami czy korektą wskazań starszych czujników pH.
  • Posiada możliwość ręcznej korekty pomiarów temperatury (ustawienie “KOR. TEMP” w menu kontrolera), umożliwiającej uzyskanie dokładności pomiarów rzędu 0,1oC.
  • Umożliwia ustawienie alarmów wskazań pH (górnego i dolnego) wraz z optyczną sygnalizacją alarmów na panelu frontowym.
  • Sygnalizuje szereg alarmów (patrz “lista alarmów” na końcu instrukcji) ułatwiających diagnostykę kontrolera pH.
  • Posiada możliwość regulacji pH oraz ustawień alarmów w całym zakresie pomiarowym (0-14pH).
  • Sygnalizacja optyczna działania modułu sterującego.
  • Kompaktowa budowa ze zintegrowanym zasilaczem i modułem sterującym (minimum przewodów połączeniowych).
  • Dwa tryby pracy (LOW/HIGH) umożliwiające kontrolę przy obniżaniu oraz podwyższaniu pH.
  • Możliwość przywrócenia ustawień fabrycznych kontrolera.
  • Zabezpieczenie przed użyciem niewłaściwych płynów kalibracyjnych oraz przed użyciem (kalibracją) uszkodzonej lub zużytej sondy pH.
  • Automatyczna kalibracja dla wartości 4pH, 7pH i 9pH obejmująca zakres właściwy dla akwarium słodkowodnego i morskiego.
  • Wszystkie nastawy konfiguracyjne są przechowywane w pamięci nieulotnej i pozostają w pamięci również po wyłączeniu zasilania.
  • Dostęp przez interfejs WWW do ustawień chroniony za pomocą PINu ustawionego przez użytkownika.
  • Łatwe mocowanie przy użyciu uchwytów bocznych.

Dodatkowe informacje oraz opis wszystkich funkcji wraz z ich zastosowaniem znajdują się w instrukcji obsługi.

Dane techniczne kontrolera pH

Specyfikacja Techniczna
Zasilanie Zintegrowane z modułem sterującym
Wyjście sterujące Zintegrowane z modułem sterującym
Zakres pomiarowy 0-14 pH
Zakres sterowania 0-14 pH
Kalibracja dwupunktowa automatyczna
Rozdzielczość pomiarów pH 0.01 pH
Dokładność pomiarów pH 0.02 pH
Histereza pomiarów pH Regulowana w zakresie 0.05 –  0.2 pH
Korekta wskazań pH Regulowana w zakresie +/- 0.5 pH
Rozdzielczość pomiarów temperatury 0.1 °C
Dokładność pomiarów temperatury 0.5 °C  (możliwość kalibracji do 0.1°C)
Korekta wskazań temperatury Regulowana w zakresie +/- 1.0°C
Zakres twardości węglanowej  KH 0-35 °N
Ustawienia fabryczne (domyślne)
Kalibracja pH b = 0 (pH7)  a = 1 (pH4 i pH9)
Korekta pH 0
Korekta temperatury 0
pH Tryb 0 (LOW)
pH Sterowanie 7.0 pH
Histereza pH 0.1pH
Alarm górny pH 8pH
Alarm dolny pH 6pH
SSID SSID
Hasło 1234
Twardość węglanowa 0 (brak wprowadzonej wartości)

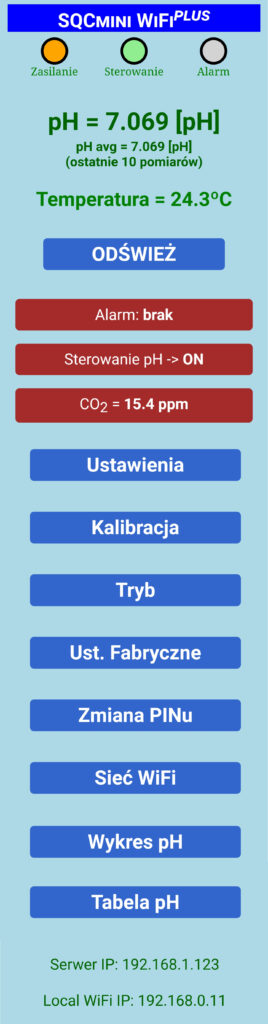

Menu  Kontrolera  SQCmini WiFi plus   (WWW)

Kontrolki pokazują aktualny status:
„Zasilania”    „Sterowania”    „Alarmu”

pH = 7.069 [pH]  –  aktualny pomiar pH od ostatniego odświeżenia.

pH avg = 7.069 [pH] (ostatnie 10 pomiarów)
–  pomiar średni pH z ostatnich 10 pomiarów,
umożliwia określenie tendencji zmian pH w czasie.

Temperatura = 24.3°C – aktualny pomiar
temperatury od ostatniego odświeżenia.

ODŚWIEŻ  –  odświeża odczyt pH.

Alarm: brak  –  status wszystkich aktualnych alarmów, możliwe alarmy są opisane w tabeli na końcu instrukcji.

Sterowanie pH -> ON (lub OFF)  –  status
sterowania (np. elektrozaworem): ON – włączone, OFF – wyłączone.

CO2 = 15.4 ppm – szacunkowa zawartość CO2 w
wodzie, dokładny opis w dalszej części instrukcji.

Ustawienia – wejście do ustawień nastaw
kontrolera pH.

Kalibracja – wejście do menu kalibracji sondy pH.

Tryb – wybór trybu pracy kontrolera pH
(podnosi lub obniża pH).

Ustawienia Fabryczne – przywraca wszystkie
ustawienia do ustawień domyślnych.

Zmiana PINu – umożliwia zmianę domyślnego
pinu  (1234) na własny.

Sieć WiFi – pozwala na zmianę nazwy sieci
lokalnej WiFi oraz hasła.

Wykres pH – wizualizacja graficzna zmian pH w czasie.

Tabela pH – pomiary pH.

Serwer IP: 192.168.1.123 – stały adres serwera wbudowanego w kontroler pH.

LocalWiFi  IP: 192.168.0.11 – adres przydzielony dla kontrolera przez lokalną sieć WiFi (router).

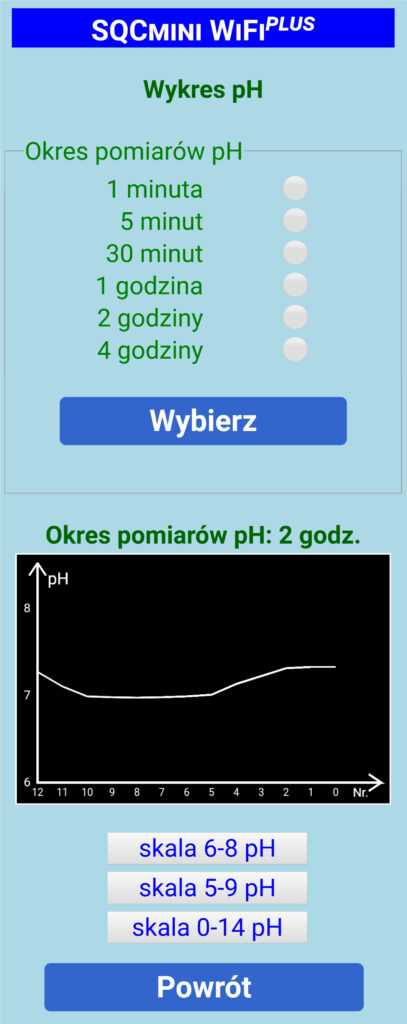

Wykres pH

Wizualizacja graficzna zmian pH w czasie przedstawia wykres zależności pH od czasu w przedziale od teraz do 12 wybranych okresów wstecz. W okresie 1 minuty widzimy zmiany pH przez ostatnie 12 minut, itd. aż do okresu 4 godzin, gdzie widzimy zmiany pH w czasie ostatnich 48 godzin.

Wykres pH możemy oglądać w trzech różnych skalach, dobierając je w zależności od dynamiki zmian pH w danym okresie.

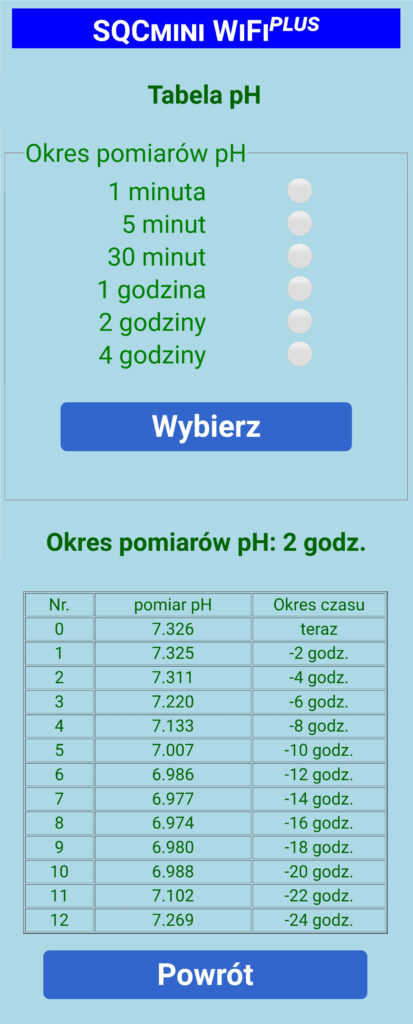

Na stronie “Tabela pH” mamy tabelę z pomiarami pH w każdym punkcie przedstawionym na wykresie, ze względu na bardzo wysoką rozdzielczość pomiarów, rozróżnienie poszczególnych punktów na wykresie może być mocno utrudnione, stąd wartości pomiarów przypisane poszczególnym punktom są dodatkowo umieszczone również w tabeli.

Wszystkie zrzuty ekranów wraz z opisem ich zastosowania znajdują się w instrukcji obsługi.

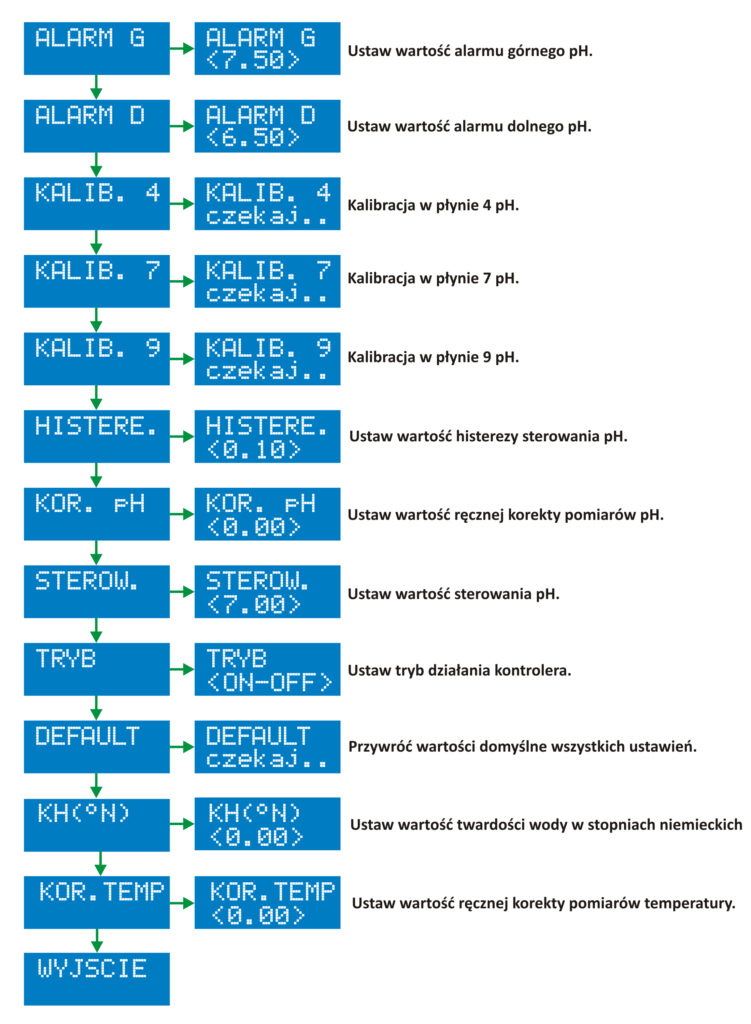

Menu  Kontrolera SQCmini WiFi plus    (LCD)

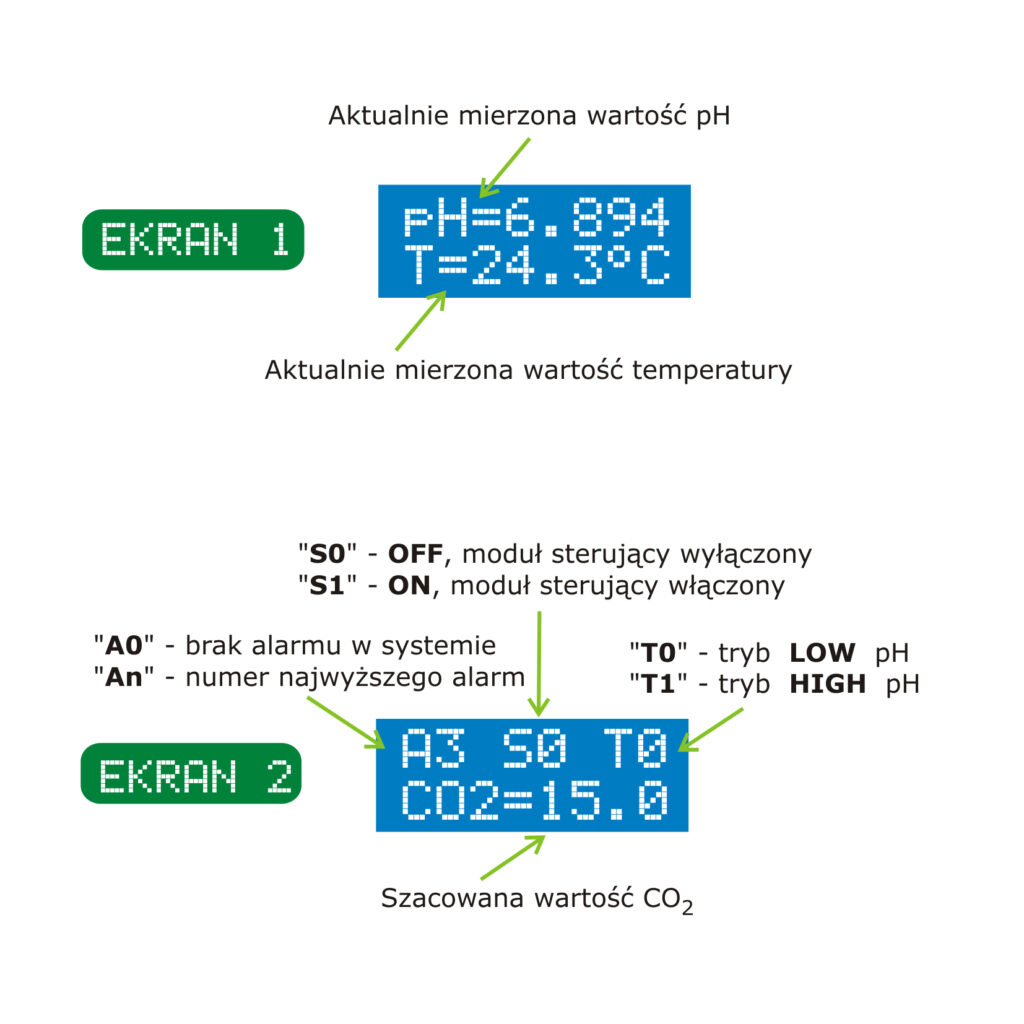

Pomiar pH, alarmy, tryb działania, stan kontrolera (LCD)

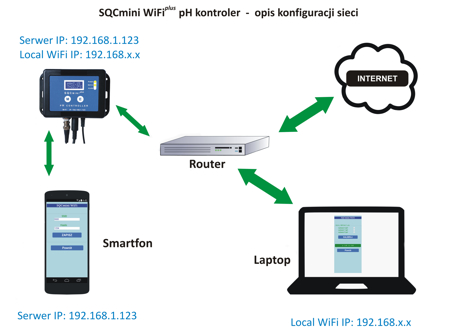

SQCmini WiFi plus pH kontroler – schemat sieci

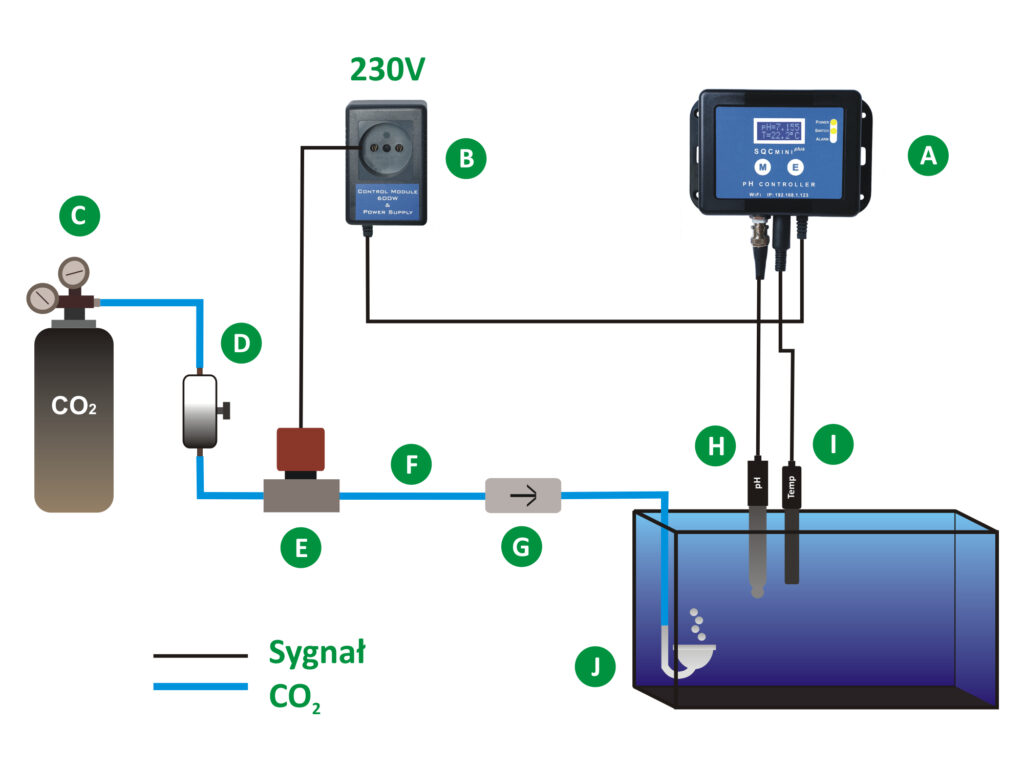

Przykład automatycznej kontroli nawożenia CO2

A.   SQCmini WiFi plus   – kontroler pH.
B.   Moduł sterujący/zasilający.
C.   Butla z CO2  z reduktorem.
D.   Zawór precyzyjny.
E.   Elektrozawór.
F.   Przewód giętki (poliuretanowy) 4×6 mm.
G.  Zaworek przeciw-zwrotny.
H.   Sonda pH.
I.   Sonda temperatury.
J.   Dyfuzor CO2.
